W ramach projektu zakupiliśmy sterownik Arduino Opta oraz sterownik Siemens S7-1200 (CPU 1214C) wraz z niezbędnym oprzyrządowaniem. Na ich bazie zbudowaliśmy szafę sterowniczą dydaktyczną, wyposażoną w przyciski oraz żarówki sygnalizacyjne.
Arduino zostało skonfigurowane jako moduł wejściowy – obsługuje 4 przyciski, których sygnały są przesyłane do sterownika Siemens. Do sterownika Siemens podłączono 4 żarówki, sterowane według zaprogramowanej logiki. Naciśnięcie przycisku pierwszego sterownika powoduje zapalenie odpowiedniej żarówki lub sekwencji żarówek sterownika drugiego.

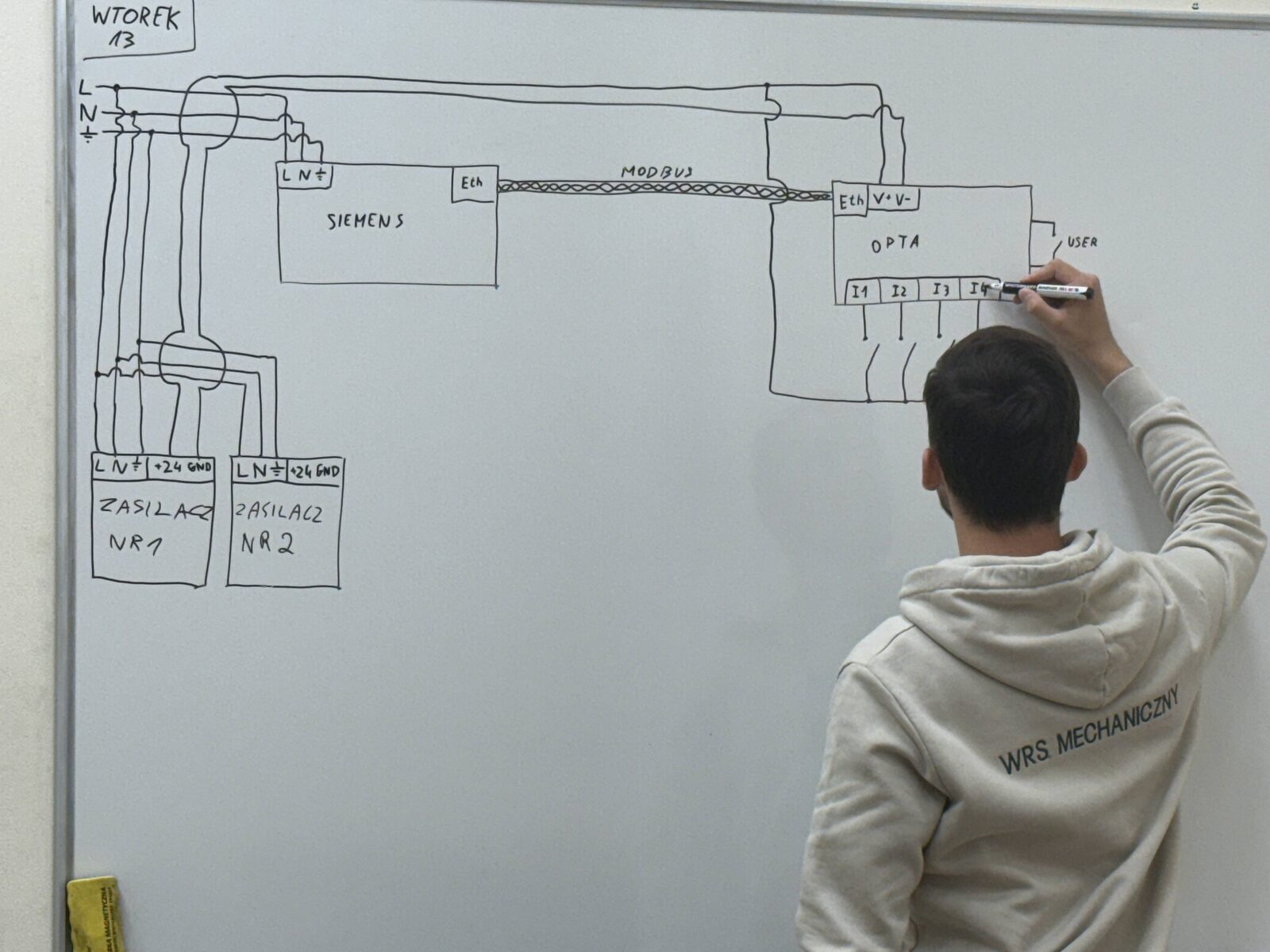

Sterowniki zostały połączone poprzez protokół wykorzystujący technologię TCP/IP, za pomocą przewodów komunikacyjnych w standardzie RJ45, a konfigurację komunikacji wykonano w środowisku TIA Portal. W efekcie powstał działający układ dydaktyczny pozwalający badać zagadnienia systemów rozproszonych i komunikacji pomiędzy urządzeniami różnych producentów.
